H3C交換機4核心節點IRF2虛擬化下檢測機制——背景介紹：項目中涉及4臺核心交換機做虛擬化，實施中發現不同的檢測方式在腦裂情況下存活設備并不是一樣的現象，在BFD監測、萬兆業務單板的情況下，一旦主master節點主業務單板故障，則業務會全部中斷、所有存活設備均會抑制端口，必須采用lacp mad方式監測，以保留腦裂后存活節點多的一組設備。
1.IRF介紹
H3C 交換機支持IRF2功能，可將多臺設備虛擬化為一臺邏輯設備，可簡化管理并提高可靠性。
IRF是利用設備普通的萬兆接口建立的，某些特殊性況下(如物理線路故障)會導致IRF設備之間通信中斷，一個IRF變成多個新的IRF。這些IRF擁有相同的IP地址等三層配置，會引起地址沖突，導致故障在網絡中擴大。為了提高系統的可用性，當IRF分裂時我們就需要一種機制，能夠檢測出網絡中同時存在多個IRF，并進行相應的處理，盡量降低IRF分裂對業務的影響。MAD(Multi-ActiveDetection，多Active檢測)就是這樣一種檢測和處理機制。
2.BFD和LACP檢測原理
BFD MAD檢測原理
BFD MAD檢測是通過BFD協議來實現的。要使BFD MAD檢測功能正常運行，除在三層接口下使能BFD MAD檢測功能外，還需要在該接口上配置MAD IP地址。MAD IP地址與普通IP地址不同的地方在于：MAD IP地址與成員設備是綁定的，IRF中的每個成員設備上都需要配置，且所有成員設備的MAD IP必須屬于同一網段。
當IRF正常運行時，只有主設備上配置的MAD IP地址生效，從設備上配置的MAD IP地址不生效，BFD會話處于down狀態;(使用display bfd session命令查看BFD會話的狀態。如果Session State顯示為Up，則表示激活狀態;如果顯示為Down，則表示處于down狀態)
當IRF分裂形成多個IRF時，不同IRF中主設備上配置的MADIP地址均會生效，BFD會話被激活，此時會檢測到多Active沖突。
沖突處理原則：對于BFD MAD，與ARP MAD、ND MAD檢測處理原則相同，沖突處理會直接讓主設備成員編號小的IRF繼續正常工作;其它IRF遷移到Recovery狀態。
LACP MAD檢測原理
LACP MAD檢測是通過擴展LACP協議報文內容實現的，即在LACP協議報文的擴展字段內定義新的TLV(Type/Length/Value，類型/長度/值)數據域——用于交互IRF的DomainID(域編號)和ActiveID(等于主設備的成員編號)及成員數量。
使能LACP MAD檢測后，成員設備通過LACP協議報文和其它成員設備交互DomainID和ActiveID信息。
當成員設備收到LACP協議報文后，先比較DomainID。如果DomainID相同，再比較ActiveID;如果DomainID不同，則認為報文來自不同IRF，不再進行MAD處理。
如果ActiveID相同，則表示IRF正常運行，沒有發生多Active沖突;如果ActiveID值不同，則表示IRF分裂，檢測到多Active沖突。
沖突處理原則：對于LACP MAD檢測，沖突處理會先比較兩個IRF中成員設備的數量：數量多的IRF繼續正常工作;數量少的遷移到Recovery狀態(即禁用狀態);如果成員數量相等，則主設備成員編號小的IRF繼續正常工作，其它IRF遷移到Recovery狀態。為減小當IRF分裂對網絡的影響，當只有兩個成員設備組成IRF時，建議您配置成員編號小的成員設備為Master。

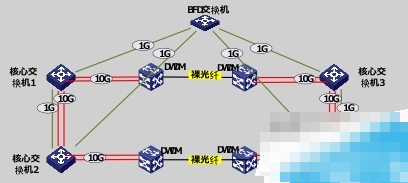

3.核心區域IRF拓?fù)鋱D

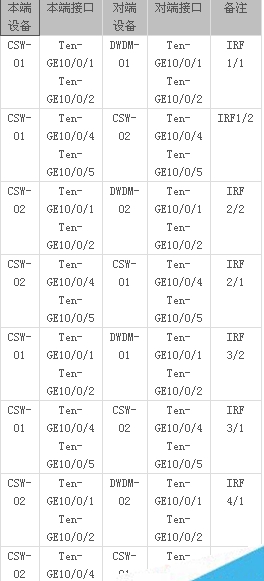

4.核心交換IRF互聯端口
5.核心交換機規劃
交換機1/2/3/4 IRF端口都是采用萬兆端口建立鄰居關系，BFD檢測采用的千兆端口互聯，核心交換機優先級設置規則：1號交換機對應20，2號交換機對應15,3號交換機對應10,4號交換機對應5，虛擬組內的交換機根據設置的優先級進行master和slave選舉，優先級高的將會成為虛擬組內的master機器，在虛擬組合并過程中將根據設備的成員編號進行選舉，成員編號低的將選舉成為虛擬組內存活設備。
6.核心萬兆單板處理過程
原來核心區域部署方式采用BFD MAD檢測，在模擬故障測試過程中，將核心交換機1的萬兆板卡拔掉后，交換機1和交換機2/3/4IRF端口失效，鄰居關系中斷。由于BFD檢測采用的是千兆板卡互聯，所以交換機1和交換機2/3/4之間BFD檢測是正常的，但是萬兆板卡故障后IRF鄰居關系卻失效了，BFD檢測發現IRF鄰居出現異常了，交換機1優先級高會成為master，成員編號最低會成為存活設備。反之交換機2/3/4 被遷移為Recovery狀態，業務無法通過交換機1的萬兆板卡傳輸(萬兆板卡故障)，同時交換機2/3/4處于Recovery狀態無法傳輸萬兆業務，造成亦莊和東壩數據中心萬兆業務全部中斷。
目前核心區域部署方式改為LACP MAD檢測，LACP MAD檢測和BFD MAD處理原則不同，LACP MAD沖突處理會先比較兩個IRF中成員設備的數量：數量多的IRF繼續正常工作;數量少的遷移到Recovery狀態(即禁用狀態);如果成員數量相等，則主設備成員編號小的IRF繼續正常工作，其它IRF遷移到Recovery狀態。
當模擬核心交換機1萬兆板卡故障時，LACP MAD同樣會檢測到1和2/3/4之間的IRF鄰居關系失效。選舉方式會先比較成員設備數量，2/3/4交換機 IRF鄰居關系是正常的并且設備成員數量多會繼續存活下去，相反交換機1只有一臺存活被遷移為Recovery狀態。交換機2/3/4會形成一個虛擬組并正常轉發數據和處理業務。交換機1被Recovery后，交換機2優先級最高選舉成為master。
7.IRF注意事項
當IRF分裂后，不要在存活的交換機上敲save命令，一旦保存配置會將分裂的狀態寫入設備，將丟失掉分裂出去的設備配置。
當虛擬組中的設備萬兆板卡出現故障時，盡量將故障設備斷電將萬兆板卡更換完畢后再啟動設備，這樣分裂出去的交換機會重新加入虛擬組中，并且不會與現有的虛擬組設備進行競爭。如果在線更換板卡，交換機IRF鄰居將會以新的角色與現有的虛擬組以合并的方式進行競選，競選失敗的交換機會重啟并成為slave。
