日期：2016-04-28 點擊: 關鍵詞：三層交換機怎么設置vlan間通信
在多層交換結構中，三層交換機下連多臺二層交換機，在三層交換機中定義SVI完成三層轉發;在三層交換機與二層交換機之間采用trunk鏈路，實現各子網的互聯，同時三層交換機最大的優勢就是一次路由多次轉發。

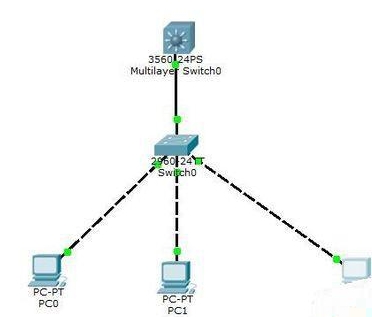

1、有三臺電腦pc0、pc1、pc2和一臺二層交換機相連，二層交換機再和三層交換機相連。其中設置pc0和pc1屬于vlan10，pc2屬于vlan20。如圖所示：
2、先設置pc0和pc1、pc2的ip地址。
pc0的ip地址為192.168.10.2 255.255.255.0
pc1的ip地址為192.168.10.3 255.255.255.0
pc0的ip地址為192.168.20.2 255.255.255.0 以下給出pc0的ip配置。如圖所示：
3、在交換機Switch0上創建vlan 10和vlan 20。如圖所示：

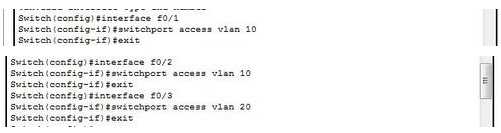

4、在二層交換機上將F0/1口和f0/2口劃分到VLAN 10中。將F0/3口劃分到VLAN 20中。命令如圖所示：
5、在二層交換機上與三層交換機相連的端口(此處為F0/4端口)定義為trunk模式。命令如圖所示：

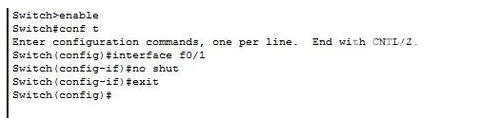

6、對于三層交換機先開啟它的路由功能。命令如圖所示：
7、在三層交換機的接口f0/1上創建虛擬接口vlan10和vlan 20。并且配置三層交換機的配置vlan10和vlan20虛擬接口的ip地址。
8、在三層交換機與二層交換機相連的接口f0/1上配置成trunk模式。

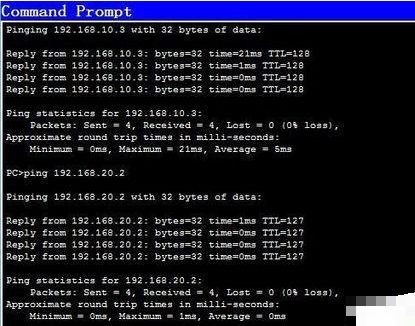

9、在pc0上通過cmd去ping pc1和pc2都能連通。
提醒：注意模式的切換。
