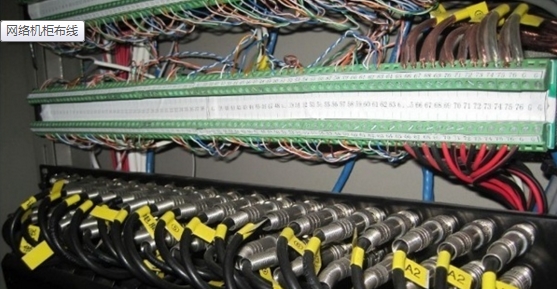

網絡機柜要怎么排線?
雙交線做法有兩種國際標準：EIA/TIA568A和EIA/TIA568B，而雙交線的連接方法也主要有兩種：直通線纜和交叉線纜。直通線纜 的水鏡頭兩端都遵循568A或568B標準，雙交線的每組線在兩端是一一對應的，顏色相同的在兩端水晶頭的相應槽中保持一致。
1.根據國標，垂直橋架內的線纜每隔1.5米應綁扎一次(防止線纜應重量產生拉力造成線纜變形)，對水平橋架內并沒有要求。而終端面板、機柜、配線架、配線箱按照標準必須做到兩底角平行。
2.在機房內，應當做到每根線從進入機房開始，直到配線架的模塊為止，都應做到橫平豎直不交叉。并按電子設備排線的要求，做到每個彎角處都有線纜固定，保證線纜在彎角處有一定的轉彎半徑，同時做到橫平豎直。
我們只要保證兩邊墻壁上的網絡模塊的連線拉置都是按照B類線的排線順序打到模塊上就行，保證兩邊墻壁模塊中間的網絡連接是一致的，這樣就可以實現網絡連接上網。
例如，B類線的顏色排序是： 橙白(1)、橙(2)、綠白(3)、藍(4)、藍白(5)、綠(6)、棕白(7)、棕(8)只要保證兩邊墻壁模塊的順序是上述網線排序就行，切勿不要交叉連接，這樣線序會亂，而且網絡會不通。
另外說明一點，采用朋友這種接線方式并不可取，中間因?yàn)榻?jīng)過了墻壁兩端的模塊跳接，對網絡信號有衰弱影響，如果中間模塊打線沒打好，可能會導致網絡不通或丟包現象，因此中間模塊打線一定要確保與模塊金屬卡口接觸充分，而且模塊之間的連接線不宜過長，以太網普通使用非屏蔽超5類線雙絞線連接時，不考慮中間連接點，網線從路由器LAN口到你另外一端連PC電腦的網口最長距離不能超過100m，一般推薦75m以內為好。
幾種常用的網絡機柜布線辦法
對于在目前很多的電子自動化設備中都會使用了各種各樣的交換設備，尤其是在一些大型機房都會使用了各種大型機柜，因此對于這些交換設備都是在各種機柜中放置，這樣對于這些機柜中的設備進行連接的時候都是需要好好的了解下所有線路的布置方法，這樣才可以保證了整個布線的完整性，而且讓后期維護過程也都得到了更多的幫助，所以對于這些網絡設備的機柜布線的方法的特點和優缺點朋友們都是需要更多的了解下。
一、正向理線
正向理線可以在機房(主機房的網絡區或弱電間)中自進線口至配線架之間全部整齊、平行，十分美觀。缺點是施工人員要對自己的施工質量有著充分的把握，只有在基本上不會重新端接的基礎上才能進行正向理線施工。在本文中基于目前的布線工程公司已經能夠把握工程質量的現實，推薦采用正向理線工藝。
二、逆向理線
逆向理線是在配線架的模塊端接完畢后，并通過測試后，再進行理線。其方法是從模塊開始向機柜外理線，同時橋架內也進行理線。這樣做的優點是理線在測試后，不會因某根雙絞線測試通不過而造成重新理線，而缺點是由于兩端(進線口和配線架)已經固定，在機房內的某一處必然會出現大量的亂線(一般在機柜的底部)。逆向理線一般為人工理線，憑借肉眼和雙手完成理線。
三、理線板
理線板是正向理線的必備工具，它可以采用纖維板、層壓板或木板在現場自制，
也可以在公司里制作后使用。理線板的制作方法十分簡單：測量所用雙絞線的纜徑，并附加2-4mm后形成理線板的孔徑，然后根據板的強度選擇孔與孔之間的間距，在板上橫向劃5根線、縱向劃5根線后留有寫編號的空間后確定板的長寬尺寸。剪切或鋸下多余部分后，使用手槍鉆在劃線的交叉點上以所確定的孔徑鉆25個孔后，用粗砂紙將所有的邊沿倒角后，在橫向?qū)懮?或刻上)1-5的編號，在縱向?qū)懮?或刻上)A-E的編號后大功告成。
通過以上三種方法介紹朋友們都一定了解了一定的機柜布線辦法吧，這樣也就可以更好的滿足了人們從使用過程中得到了很多的幫助，所以朋友們都是要好好的掌握下這些不同的布線方法和使用效果，可以更好的滿足了人們使用過程中可以根據自己的實際需求進行選擇使用適合自己的布線方法，更好的將所有設備都是可以進行了很好的整合，然后再后期維護過程中都可以保證了更好的維護效果。
