近年來，PoE供電技術的發展，從百兆到千兆，再到全千兆，PoE供電技術的發展勢頭越來越強勁。憑借簡化用電設備的安裝和部署、節能，安全等一系列優勢，PoE供電成為無線覆蓋、安防監控、以及智能電網等場景的應用比較多。然而大多數用戶對PoE供電仍存在很多疑問，主要有七大問題，本期我們一起來了解下。

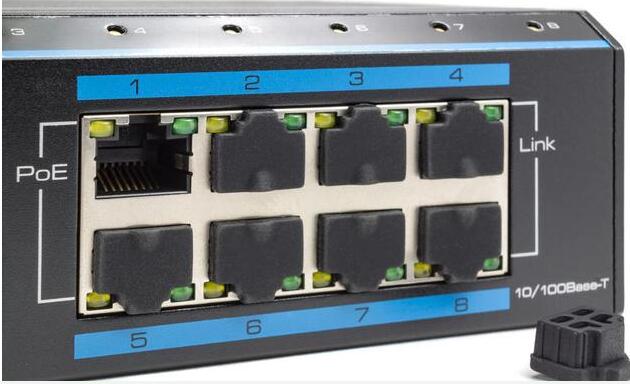

一、安防監控及無線覆蓋如何選擇POE交換機
PoE交換機種類非常多，從百兆到千兆，再到全千兆的，還有非網管和網管型的差別，各種不同端口數的差別，想要選擇合適的交換機，需要全面綜合的考慮。以需要高清監控的工程為例分析。
第一步：選擇標準PoE交換機(理由見問題2)
第二步：選擇百兆或千兆交換機
在實際方案中需要綜合攝像機的路數，攝像機分辨率、碼率、幀數等參數選取。像海康、大華等主流監控設備廠商均提供專業的帶寬計算工具，用戶可利用工具計算所需帶寬，從而選取適合的PoE交換機。
第三步：選擇af或at標準的PoE交換機
根據監控設備功率選擇。例如使用某知名品牌的攝像機，功率12W max，這種情況就需要選用af標準的交換機。某高清球機功率30W max，這種情況就需要選用at標準的交換機。
第四步：選擇交換機的端口數量
PoE交換機按照端口數不同可分為4口、8口、16口和24口等幾種，可以綜合監控設備的功率、數量、位置，交換機供電功率以及價格選取。
二、為什么一定要選擇標準POE交換機供電？
首先需要明確標準PoE交換機和非標準PoE交換機的區別。標準的PoE供電交換機內部有PoE控制芯片，在供電之前有檢測的功能，當設備連接好之后，PoE供電器會向網絡中發送一個信號，檢測網絡中的終端是否是支持PoE供電的PD設備。
而非標準PoE產品是強供型網線供電裝置，一通電即供電，沒有檢測步驟，不管終端是否是PoE受電設備都供電， 極易燒毀接入設備。
以網月科技MS系列標準PoE交換機為例，通電后交換機會自動檢測受電設備，如檢測到非PoE受電設備接入，則會自動停止供電，對受電設備起保護作用，避免燒壞設備的情況發生，使供電過程更加安全。檢測流程如下。因此一定要選用標準PoE交換機供電。
三、如何用萬用表測量區分標準POE和非標準POE
如何區分標準PoE和非標準PoE 很簡單，只需用萬用表測量。方法如下：
啟動設備，將萬用電表調至電壓測量檔位，用萬用電表兩表筆分別點觸PSE設備供電腳(通常是RJ45端口的1/2，3/6或者4/5，7/8)，如果測出有48V或其它電壓值(12V、24V等)穩定輸出的設備即是非標產品。因?yàn)樵谶@個過程中，PSE不對受電設備(這里為萬用表)做檢測，直接采用48V或其它電壓值供電。
反之，如果測量不出電壓，萬用表表針在2~10V之間跳動，則為標準POE。因?yàn)樵谶@個階段，PSE在對PD端(這里為萬用表)進行檢測，而萬用電表不是合法的PD，PSE不會供電，無穩定電壓產生。
四、PoE供電穩定嗎？
在實際施工和應用中，還是會出現PoE交換機不能供電或者供電不穩定的情況， PoE供電真的穩定嗎?
事實上，PoE技術發展多年，目前已經處于非常成熟的階段，標準PoE供電足夠穩定安全。大多數狀況是由于選用的非標準PoE交換機或者線材品質過于低劣，再或者方案設計本身不合理，供電距離沒安排好或者連接了過多大功率設備出現了供電不足(尤其是夜間監控設備開啟加熱模式時)。所以在實際部署中發現供電不穩定的情況要先排查外部原因。
五、PoE供電交換機功率越大越好嗎？
由于高清球機，實時視頻電話等大功率設備的出現，網絡設備廠商們爭先研發出總功率更高的PoE交換機。然而很多產品只追求總功率的提升，忽略了功率和端口數量的關系，在功率大的同時，必然造成設備整體成本的提升，結果就是用戶選擇的PoE交換機實用性不強，性價比低。
因此，在實際部署時，根據問題1的步驟確定好PD設備的功率和數量，選擇最適合的PoE交換機。
六、PoE供電距離只能100米？
用標準以太網線纜傳輸直流電是可以傳輸很遠的，那為什么傳輸距離會被限制在100米呢?
事實是PoE交換機最大傳輸距離主要取決于數據傳輸距離，當傳輸距離超過100米時可能會發生數據延遲、丟包等現象。因此在實際施工過程中傳輸距離最好不超過100米。很多POE交換機宣傳稱可以傳輸250米的，其實能不能傳250米，光聽宣傳是不行的，我們需要看它的POE技術是否采用大功率設計，POE電源芯片是否采用進口優質工業級芯片，電源管理模塊是否能智能自動識別IEEE802.3af/at標準，是否自動功率調節，是否同時采用8芯智能供電技術等對應的技術。
供電距離，除了poe本身的質量，跟網線的關系最大，有些客戶拿一些便宜的，質量差的網線來使用，達不到供電的距離要求，結果項目中出現問題，檢查來檢查去，弄了半天，結果換一根好的網線立馬解決問題。
另外距離越遠，電阻越大，對網線的要求越高，出現的問題概率就越大，所以為了減少故障的發生，建議100米以內。
七、網線真假基礎判斷
網線是不是正規的網線有好多人不能區分，市場上的網線假的太多了。幾個決斷網線真假的方式，僅供參考：
a、 正規的國標網線，10米-100米距離的電阻值是小于10歐姆的，這個有萬用表可以直接測量，當大于10歐姆，比如電阻值達到了30歐姆，那這個網線肯定是假的;
b、 正規的國標網線，一箱大概305米，市場價格450-500元左右(進口的價格會高一些)，熟悉的朋友430元也可能會買到，但如果低于這個價格，基本都是假貨。
c、 正規的國標網線都是純銅，或者是無氧銅的，其他的材料的什么銅包鐵，銅包鋁，等都是假貨;
補充：
POE供電的安全傳輸距離100米，使用超五類或六類無氧銅網線。POE供電的距離與穩定性取決于網線，所以選擇好的網線可以減少一些問題的發生，在購買網線時務必使用正規牌子網線，萬一買到假貨，在項目使用的過程容易出現問題，難以排查。
超五類雙絞線各種材質網線100米的電阻：
1.銅包鋼網線：75-100?
2.銅包鋁網線：24-28?
3.銅包銀網線：15?
4.銅包銅網線：42?
5.無氧銅網線：9.5?
可以看得出，越好的線纜，電阻最小，根據公式Q=I2Rt，也就是供電過程中損耗的功率最少，所以這就是為什么要用好線纜的原因，建議最好用六類線較穩妥些。
