在網絡布線中，通常室外（樓宇之間連接）使用的是光纜，室內（樓宇內部）使用的是以太雙絞線。那么，樓外的光纜傳輸媒介與樓內以太網傳輸媒介之間如何轉換？其中，又用到了什么設備？它們的作用是什么？它們之間的關系又如何呢？在搞清楚這些問題之前，我們首先需要了解以下幾個名詞：

尾纖：用在終端盒里，連接光纜中的光纖，通過終端盒耦合器（適配器），連接尾纖和跳線。

跳線：跳纖兩頭都是活動接頭，起連接尾纖和設備作用。

光纜終端盒：是在光纜敷設的終端保護光纜和尾纖熔接的盒子。

光纖耦合器 ：是用于兩條光纖或尾纖的活動連接通俗稱為法蘭盤。

光纖終端盒 ：是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當于是把一條光纜拆分成單條光纖的設備。

光纖熔接盒：是兩條光纜對接成一條長的光纜用的。光纖終端盒和光纖熔接盒之間是不能互換使用的,光纜與光端機之間是通過光纖終端盒連接的,也就是光端機上只能插尾纖。

耦合器：只能連接兩條尾纖并且分SC/PC FC/PC等接口,而光纜和尾纖之間是用熔接機熔接的是死的。

終端盒VS熔接盒：前者是光纜和尾纖的熔接，后者是光纜之間的熔接。

接續盒VS終端盒：接續盒是全密封的可以防水，但是它無法固定尾纖；終端盒不防水,內部結構一邊可固定光纜,一邊可固定尾纖。

尾纖VS跳線：尾纖只有一頭是活動接頭；跳纖兩頭都是活動接頭,接口有很多種,不同接口需要不同的耦合器,跳纖一分為二可以做為尾纖用。

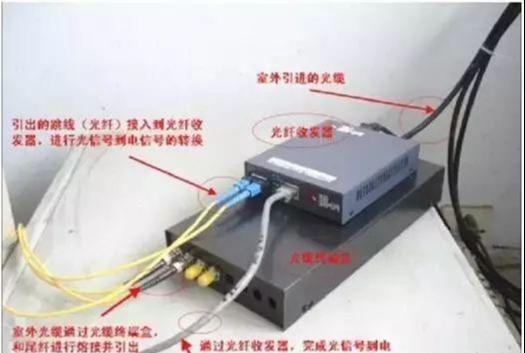

一、光纜、終端盒、尾纖的連接關系



步驟 1：室外光纜光纜接入終端盒，目的是將光纜中的光纖與尾纖進行熔接，通過跳線，將其引出。

步驟 2：將光纖跳線接入光纖收發器， 目的是將光信號轉換成電信號。

步驟 3：光纖收發器引出的便是電信號， 使用的傳輸介質便是雙絞線。此時雙絞線可接入網絡設備的 RJ-45 口。到此為止，便完成了光電信號的轉換。

說明：現在網絡設備有很多也有光口（光纖接口），但如果沒有配光模塊（類似光纖收發器功能），該口也不能使用。

二、光纜、終端盒、尾纖的作用

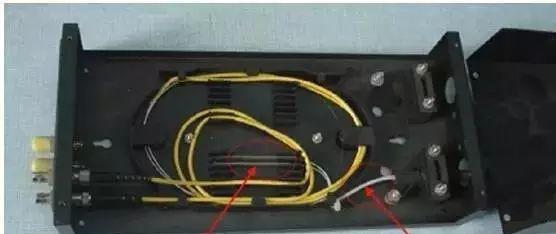

光纜終端盒作用：終接光纜，連接光纜中的纖芯和尾纖，光纜終端盒內部結構，如圖所示。



如圖所示，接入的光纜可以有多芯，

例如：一根 4 芯的光纜（光纜中有 4 根纖芯），那么，這根光纜經過終端盒，便可熔接出最多 4 根尾纖，即往外引出 4 根跳線。上圖 ，只熔接了 2 根，也就往外引出了 2 根跳線。

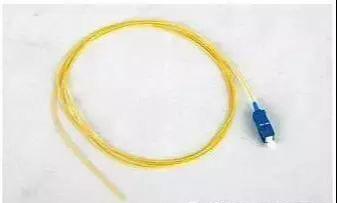

尾纖：一端有連接頭，另一端是一根光纜纖芯的斷頭。通過熔接，與其他光纜纖芯相連。

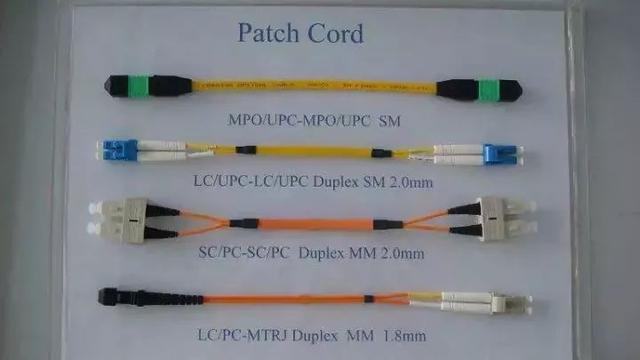

尾纖作用：主要是用于連接光纖兩端的接頭。尾纖一端跟光纖接頭熔接 ，另一端通過特殊的接頭跟光纖收發器或光纖模塊相連， 構成光數據傳輸通路。一般我們購買不到純粹的尾纖，而是如圖所示的跳線，中間一剪開， 便成了尾纖。

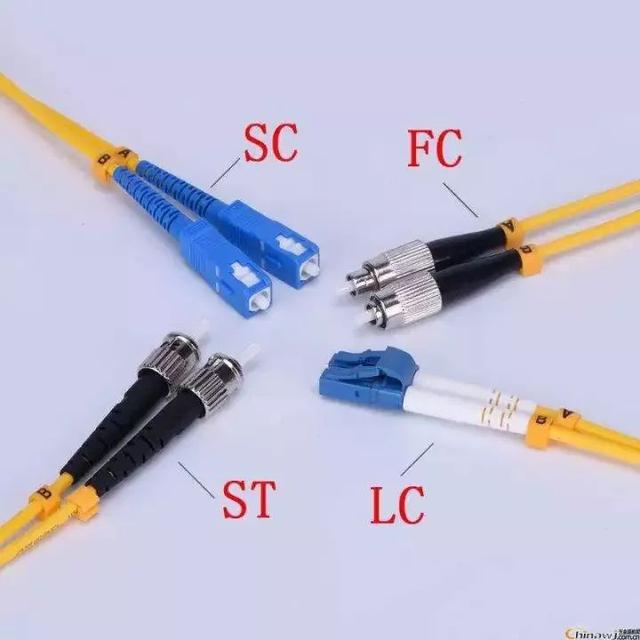

ST、SC、FC光纖接頭是早期不同企業開發形成的標準，使用效果一樣，各有優缺點，下面由小編為大家詳細的普及一下。

ST、SC連接器接頭常用于一般網絡。

ST頭插入后旋轉半周有一卡口固定，缺點是容易折斷;

C連接頭直接插拔，使用很方便，缺點是容易掉出來;

FC連接頭一般電信網絡采用，有一螺帽擰到適配器上，優點是牢靠、防灰塵，缺點是安裝時間稍長。

MTRJ 型光纖跳線由兩個高精度塑膠成型的連接器和光纜組成。連接器外部件為精密塑膠件，包含推拉式插拔卡緊機構。適用于在電信和數據網絡系統中的室內應用。

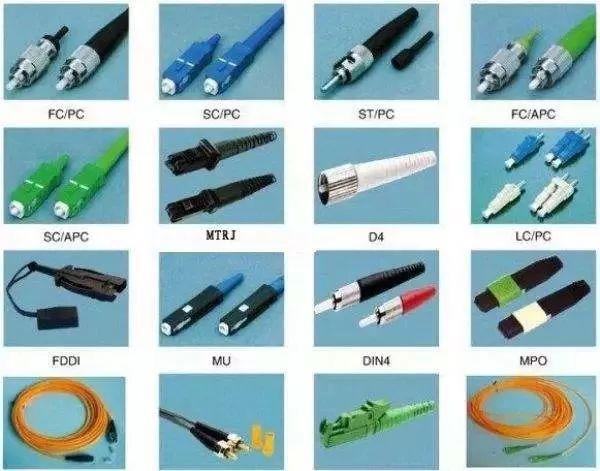

光纖接口連接器的種類

TF-FC、TF-ST、TF-FC/APC、TF-SC/APC、TF-SC

光纖連接器，也就是接入光模塊的光纖接頭，也有好多種，且相互之間不可以互用。不是經常接觸光纖的人可能會誤以為GBIC和SFP模塊的光纖連接器是同一種，其實不是的。SFP模塊接LC光纖連接器，而GBIC接的是SC光纖光纖連接器。下面對網絡工程中幾種常用的光纖連接器進行詳細的說明：

① FC型光纖連接器：外部加強方式是采用金屬套，緊固方式為螺絲扣。一般在ODF側采用(配線架上用的最多)

② SC型光纖連接器：連接GBIC光模塊的連接器，它的外殼呈矩形，緊固方式是采用插拔銷閂式，不須旋轉。(路由器交換機上用的最多)

③ ST型光纖連接器：常用于光纖配線架，外殼呈圓形，緊固方式為螺絲扣。(對于10Base-F連接來說，連接器通常是ST類型。常用于光纖配線架)

④ LC型光纖連接器：連接SFP模塊的連接器，它采用操作方便的模塊化插孔(RJ)閂鎖機理制成。(路由器常用)

⑤ MT-RJ：收發一體的方形光纖連接器，一頭雙纖收發一體

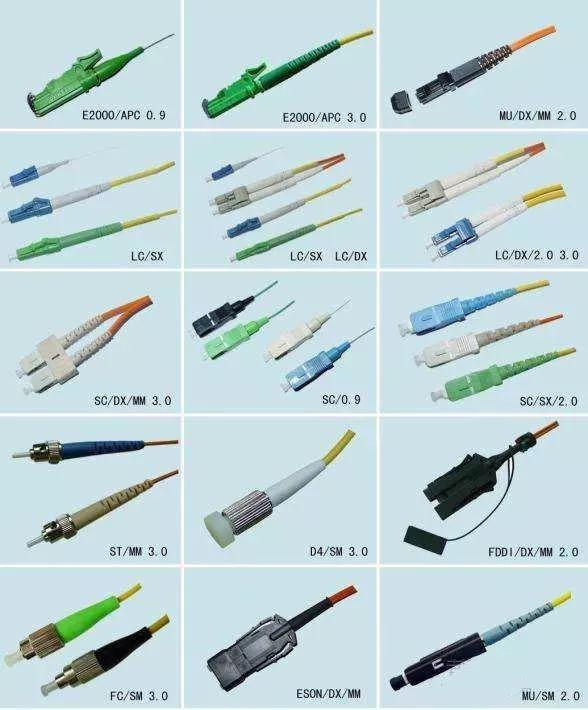

各種光纖接口類型介紹

光纖接頭

FC 圓型帶螺紋(配線架上用的最多)

ST 卡接式圓型;

SC 卡接式方型(路由器交換機上用的最多)

PC 微球面研磨拋光;

APC 呈8度角并做微球面研磨拋光

MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)



光纖模塊:一般都支持熱插拔,

GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型

SFP 小型封裝GBIC,使用的光纖為LC型

使用的光纖:

單模: L ,波長1310 單模長距LH 波長1310,1550

多模:SM 波長850

SX/LH表示可以使用單模或多模光纖

在表示尾纖接頭的標注中，我們常能見到“FC/PC”，“SC/PC”等，其含義如下：?

“/”前面部分表示尾纖的連接器型號。

“SC”接頭是標準方型接頭，采用工程塑料，具有耐高溫，不容易氧化優點。傳輸設備側光接口一般用SC接頭。

“LC”接頭與SC接頭形狀相似，較SC接頭小一些。

“FC”接頭是金屬接頭，一般在ODF側采用，金屬接頭的可插拔次數比塑料要多。

連接器的品種信號較多，除了上面介紹的三種外，還有MTRJ、ST、MU等.

“ /”后面表明光纖接頭截面工藝，即研磨方式。?

“PC”在電信運營商的設備中應用得最為廣泛，其接頭截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的設備，一些國外廠家ODF架內部跳纖用的就是FC/UPC，主要是為提高ODF設備自身的指標。

另外，在廣電和早期的CATV 中應用較多的是“APC”型號，其尾纖頭采用了帶傾角的端面，可以改善電視信號的質量，主要原因是電視信號是模擬光調制，當接頭耦合面是垂直的時候，反射 光沿原路徑返回。由于光纖折射率分布的不均勻會再度返回耦合面，此時雖然能量很小但由于模擬信號是無法徹底消除噪聲的，所以相當于在原來的清晰信號上疊加 了一個帶時延的微弱信號，表現在畫面上就是重影。尾纖頭帶傾角可使反射光不沿原路徑返回。一般數字信號一般不存在此問題.

光纖連接器

光纖連接器是光纖與光纖之間進行可拆卸(活動)連接的器件，它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成的影響減到最小，這是光纖連接器的基本要求。在一定程度上，光纖連接器也影響了光傳輸系統的可靠性和各項性能。

光纖連接器按傳輸媒介的不同可分為常見的硅基光纖的單模、多模連接器，還有其它如以塑膠等為傳輸媒介的光纖連接器;按連接頭結構形式可分為：FC、 SC、ST、LC、D4、DIN、MU、MT等等各種形式。其中，ST連接器通常用于布線設備端，如光纖配線架、光纖模塊等;而SC和MT連接器通常用于網絡設備端。按光纖端面形狀分有FC、PC(包括SPC或UPC)和APC;按光纖芯數劃分還有單芯和多芯(如MT-RJ)之分。光纖連接器應用廣泛，品 種繁多。在實際應用過程中，我們一般按照光纖連接器結構的不同來加以區分。以下是一些目前比較常見的光纖連接器：



(1)FC型光纖連接器

這種連接器最早是由日本NTT研制。FC是Ferrule Connector的縮寫，表明其外部加強方式是采用金屬套，緊固方式為螺絲扣。最早，FC類型的連接器，采用的陶瓷插針的對接端口。此類連接器結構簡 單，操作方便，制作容易，但光纖端面對微塵較為敏感，且容易產生菲涅爾反射，提高回波損耗性能較為困難。后來，對該類型連接器做了改進，采用對接端面呈球 面的插針(PC)，而外部結構沒有改變，使得插入損耗和回波損耗性能有了較大幅度的提高。

(2)SC型光纖連接器

這是一種由日本NTT公司開發的光纖連接器。其外殼呈矩形，所采用的插針與耦合套筒的結構尺寸與FC型完全相同，。其中插針的端面多采用PC或APC 型研磨方式;緊固方式是采用插拔銷閂式，不需旋轉。此類連接器價格低廉，插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。

ST和SC接口是光纖連接器的兩種類型，對于10Base-F連接來說，連接器通常是ST類型的，對于100Base-FX來說，連接器大部分情況下為SC類型的。ST連接器的芯外露，SC連接器的芯在接頭里面。

(3) 雙錐型連接器(Biconic Connector)

這類光纖連接器中最有代表性的產品由美國貝爾實驗室開發研制，它由兩個經精密模壓成形的端頭呈截頭圓錐形的圓筒插頭和一個內部裝有雙錐形塑料套筒的耦合組件組成。

(4) DIN47256型光纖連接器

這是一種由德國開發的連接器。這種連接器采用的插針和耦合套筒的結構尺寸與FC型相同，端面處理采用PC研磨方式。與FC型連接器相比，其結構要復雜 一些，內部金屬結構中有控制壓力的彈簧，可以避免因插接壓力過大而損傷端面。另外，這種連接器的機械精度較高，因而介入損耗值較小。

(5) MT-RJ型連接器

MT-RJ起步于NTT開發的MT連接器，帶有與RJ-45型LAN電連接器相同的閂鎖機構，通過安裝于小型套管兩側的導向銷對準光纖，為便于與光收發信機相連，連接器端面光纖為雙芯(間隔0.75mm)排列設計，是主要用于數據傳輸的下一代高密度光纖連接器。

(6) LC型連接器

LC型連接器是著名Bell(貝爾)研究所研究開發出來的，采用操作方便的模塊化插孔(RJ)閂鎖機理制成。其所采用的插針和套筒的尺寸是普通SC、 FC等所用尺寸的一半，為1.25mm。這樣可以提高光纖配線架中光纖連接器的密度。目前，在單模SFF方面，LC類型的連接器實際已經占據了主導地位， 在多模方面的應用也增長迅速。

(7) MU型連接器

MU(Miniature unit Coupling)連接器是以目前使用最多的SC型連接器為基礎，由NTT研制開發出來的世界上最小的單芯光纖連接器，。該連接器采用1.25mm直徑的 套管和自保持機構，其優勢在于能實現高密度安裝。利用MU的l.25mm直徑的套管，NTT已經開發了MU連接器系列。它們有用于光纜連接的插座型連接器 (MU-A系列);具有自保持機構的底板連接器(MU-B系列)以及用于連接LD/PD模塊與插頭的簡化插座(MU-SR系列)等。隨著光纖網絡向更大帶 寬更大容量方向的迅速發展和DWDM技術的廣泛應用，對MU型連接器的需求也將迅速增長。
