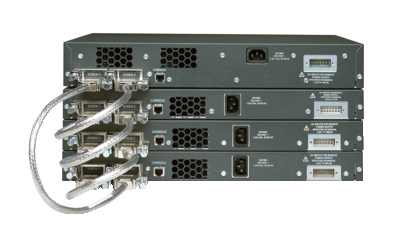

提供一些簡單的總結，關于思科低端設備CISCO 2960X/3750X 的堆疊。堆疊可以大大提高交換機端口密度和性能。堆疊單元具有足以匹敵大型機架式交換機的端口密度和性能，而投資卻比機架式交換機便宜得多，實現起來也靈活得多。這就是堆疊的優勢所在。
1、堆疊模式區分
2960S series // FlexStack // 10Gbps per path, 20Gbps at full
2960X / 2960XR // FlexStack Plus // 40Gbps per path, 80Gbps at full
兼容flexstack / extra stack module
3750 / 3750g / 3750v2 series // StackWise // 16Gbps per path , 32Gbps at full
3750X / 3750E // StackWise Plus // 32Gper path, at lease 64Gbps at full.
兼容stackwise / build in chassis
不能做堆疊的設備： 2960 / 2960G / 3560 series
Other part can stack : 3650/3850，類似于Cat4500 平臺雙引擎的SSO。
2、堆疊的前提條件
使用 #show switch 去檢查，為什么設備沒有加入堆疊。
-SDM 模版必須相同;目前僅支持 Desktop Default SDM 模版;
#show sdm prefer
-硬件平臺可以混合使用，建議是使用相同平臺/接口數量的設備。
-IOS version的major release必須相同，Minor release可以不同
-license：思科推薦使用相同License的設備做堆疊;可以不同，但是lanbase license的設備不能做堆疊;
-HW version，示例如下
Switch#showswitch // pay attention to H/W version .
Switch/StackMac Address : 6c41.6ab0.6a00
H/W Current
Switch# Role Mac Address PriorityVersion State
----------------------------------------------------------
1 Member 28c7.cef4.da00 1 2 Version Mismatch
*2 Master 6c41.6ab0.6a00 2 1 Ready
3、stack master
-當前的master//如果已經存在master，新加入設備不會搶占master角色
-擁有最高stack priority的設備 // 推薦這種方法設定master，手動指定優先級。
-擁有最高priority feature或者software version的設備
-擁有最低MAC address的設備
需要重新選舉master的情況：
-stack 被重啟;
-stack master 從stack中移除(掉電、crash、其他原因);
-增加新設備(啟動完成后超過20S，設備不再有競選master的權利，會直接成為member)
4、stack switch的MAC 地址
-stack穩定之后，使用master設備的MAC地址與其他設備通信;
-如果stack master改變，MAC地址也會改變，使用新的stack master MAC address;
-如果啟用了MAC persistent 特性，即使master改變，stack MAC 在4分鐘之內會保持不變，使用原來master的MAC;
-如果4分鐘之內，原來master重新加入了stack(不論加入之后的角色是master還是member)，stack會繼續沿用它的MAC;
-如果超出4分鐘，原來master沒重新加入stack，那么stack的MAC address會改變?yōu)樾碌膍aster的MAC address//在這4分鐘之內，注意不要將原來的master加入同一網絡的其他位置，會引起丟包或者其他問題。
5、stack member number
-同一個堆疊里面，最多有 9 臺設備;
-默認的、沒有加入stack之前的 stack member number 都是1;
-當一個switch加入stack，會自動使用"最低可用number"來命名自己(假設stack里面已經有switch 1 & switch 2，新加入的switch number就會是 switch 3)
-stack member number 可以手動更改，但是需要reset 整個stack才會生效(或者重啟需要改變number的switch,只要新的number沒有被占用);
6、stack member priority 優先級
-可用范圍是 1-15,;默認priority=1.
-最高優先級的設備最可能成為master，建議手動配置最高優先級給某臺設備，成為master;
-優先級可以手動改變，會立即生效，但是并不會影響現有stack的master角色;現有的master被移除、或者stack被重啟，手動指定的priority就會影響master選舉。
7、Add/Remove stack member
-NOTE：添加/移除 堆疊設備之前，一定要將對應的設備斷電!
-如果添加一個沒有斷電的設備到現有堆疊，可能導致master重新選舉;假設新加入的設備變成了新的master，那么原來的master和其他所有member都會重啟然后重新加入stack，加載新的master的 running configuration
-如果從現有堆疊移除一個沒有斷電的設備，會導致現有堆疊分割成兩個或者更多單獨的堆疊，它們有相同的配置，甚至IP和MAC都相同，會導致丟包等問題;
8、stackpower
這個技術暫時只用在 3750X 平臺，電源的冗余備份
9、常用命令總結
#show switch // 最好用命令之一，檢查堆疊狀態;如果某個設備不能加入堆疊，check原因;
#show sdm prefer // 堆疊之前需要做的操作，SDM模版必須一致才能堆疊
#stack-mac persistent timer [0 | time-value]//涉及到上面第4條，原有的master移除之后，stack是否沿用原來master的MAC address，如果啟用feature但是不設定時間，默認是4分鐘。
#no stack-mac persistent timer // 干掉一個feature，原有master掉電，stack會立即啟用新的master的MAC
#switchcurrent-stack-member-number renumber new-stack-member-number//改變stack member number
#switchstack-member-number priority new-priority-value //改變stackmember 優先級
10、速查手冊
stack power for 3750X
http://www.cisco.com/c/en/us/td/ ... 0xscg/swstkpwr.html
stack manage for 2960X
http://www.cisco.com/c/en/us/td/ ... cg_chapter_010.html
stack wise & stack wise plus
http://www.cisco.com/web/CN/prod ... AC=OTC-CC5OB001RF01
