華為交換機的堆疊方法和注意事項

以華為S3700系列交換機為例：

一、華為S3700系列交換機堆疊方法

1、使用模塊和線纜說明
堆疊時可以使用如下三種模塊和線纜的組合：
（1）SFP光模塊和光纖
（2）SFP電模塊和網線
（3）專用堆疊線纜（SFP的堆疊模塊和專用線纜整體連接，不是相互分離的）
2、交換機上相關配置說明
（1）各交換機版本一致；
（2）各交換機配置一致，建議清空交換機配置后重啟設備；
（3）使能堆疊端口，即使用“fabric-port 堆疊端口號 enable”命令。如：
[H3C] fabric-port GigabitEthernet1/1/3 enable

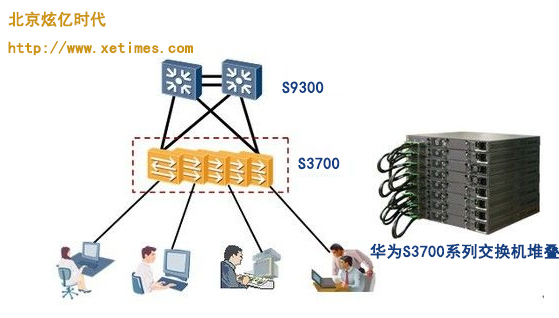

華為S3700系列交換機的堆疊注意事項

3、模塊和線纜連接說明
    華為S3700交換機以前在設備前面板上帶有上下箭頭的接口才能用來進行堆疊，不帶箭頭的接口不能進行堆疊，現在升級到最新版本后，所有SFP接口都可進行堆疊，且新發貨的華為3700系列交換機上沒有了上下箭頭的標識。
    需要注意的是，堆疊的SFP端口要成對使用，即使用1、2口或3、4口，不能使用1、3口或2、4口。詳述如下：
    華為S3700系列以太網交換機有4個GigabitEthernet端口可以作為Fabric端口使用，這四個端口按端口序號分為兩組，GigabitEthernet1/1/1與GigabitEthernet1/1/2為前組，GigabitEthernet1/1/3與GigabitEthernet1/1/4為后組。
     同一時刻只有一組端口可以實現Fabric端口功能。GigabitEthernet1/1/1和GigabitEthernet1/1/3分別為前后兩組的UP備選Fabric端口，GigabitEthernet1/1/2和GigabitEthernet1/1/4分別為前后兩組的DOWN備選Fabric端口。
    系統對兩端設備所使用的Fabric端口分組沒有限制，即本端使用前組Fabric端口，也可以連接到對端的后組Fabric端口，只要滿足條件，即本端的UP口連接到對端的DOWN口或本端的DOWN口連接到對端的UP口，就可以正常建立Fabric連接。
    用戶可以通過“fabric port”命令使能某端口的Fabric端口功能，同時此端口所在組成為Fabric端口組，組中另一個端口自動使能其備選的Fabric端口特性。例如，執行命令“fabric port GigabitEthernet1/1/1 enable”后，端口GigabitEthernet1/1/1成為堆疊UP端口，同時前組成為Fabric端口組，同組的GigabitEthernet1/1/2自動成為堆疊DOWN端口。
    當已經使能某個Fabric端口組的Fabric端口特性之后，如需要更換Fabric端口組，則必須要先關閉當前Fabric端口組的堆疊特性，再對另一組執行使能命令。否則系統會提示當前Fabric端口組正在使用，無法更換Fabric端口組。
二、華為S5700系列交換機堆疊方法
1、使用模塊和線纜說明
堆疊時只能使用專用的堆疊模塊和線纜。
2、交換機上相關配置說明
（1）各交換機版本一致；
（2）各交換機配置一致，建議清空交換機配置后重啟設備；
3、模塊和線纜連接說明
使用專用的堆疊線纜，將線纜上藍色的一頭連接在堆疊模塊的藍色接口上；將線纜上黃色的一頭接在堆疊模塊的黃色接口上。
三、華為S3700/5700系列交換機堆疊注意事項
1、堆疊特點概述
（1）支持多達8臺設備堆疊；
（2）設備混合堆疊（指28口、52口、poe和非poe設備可以堆疊在一起）；
（3）多種堆疊拓撲支持：菊花鏈/環形；
（4）堆疊設備自動編號；
（5）動態成員加入/離開。
2、H3C與Quidway品牌的交換機不能混合堆疊；SI與EI系列設備也無法混合堆疊。
3、華為S3700系列交換機堆疊時，需使能堆疊口，即“fabric-port 堆疊端口號 enable”；而S5600系列交換機堆疊端口默認是使能的。
4、FLASH空間不足時，會導致IRF堆疊失敗。
