　　華為s5700交換機vlan配置方法：現有一臺華為s5700交換機和普通交換機數臺，以及tp-link路由器一臺。

　　1.tp-link路由器連接外網。

　　2.s5700交換機劃分vlan。

　　3.普通交換機接vlan和pc端。

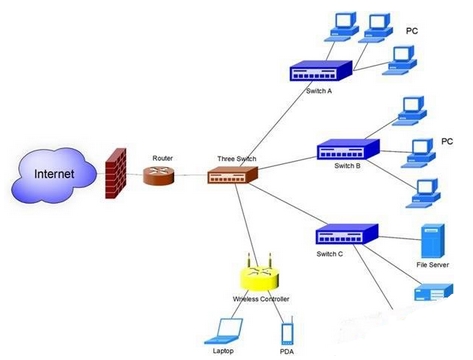

　　網絡拓?fù)鋱D如下：


　　配置說明：

　　s5700默認有vlan1所有端口都在vlan1里面。

　　vlanif1配置路由器網段ip用于連接路由器。

　　三層交換機要配置一條指向路由器的靜態路由。

　　路由器要配置nat對應個vlan ip。

　　路由器要配置路由到各個vlan網段。

　　1.s5700交換機web管理ip和用戶配置。

　　使用Console線纜將計算機連接至交換機的Console口。

　　在計算機上打開終端仿真軟件，新建連接，設置連接的端口以及通信參數。計算機終端的通信參數配置要和交換機Console口的缺省配置保持一致，交換機Console口的缺省配置如下：

　　傳輸速率：9600

　　數據位：8

　　校驗方式：無

　　停止位：1

　　流控方式：無

　　按Enter鍵，直到仿真終端出現如下顯示，提示用戶配置驗證密碼。

　　Please configure the login password (6-16)

　　Enter Password:123456789

　　Confirm Password:123456789

　　配置交換機的管理IP。

　　system-view

　　interface meth 0/0/1

　　ip address 10.255.4.100 24

　　quit

　　quit

　　save

　　配置web登陸用戶信息。

　　system-view

　　aaa

　　local-user admin password cipher pioneer@2015

　　local-user admin privilege level 15

　　local-user admin service-type http ftp

　　local-user admin ftp-directory flash:

　　quit

　　quit

　　save

　　使用網線將計算機與交換機的ETH口相連,配置計算機上的IP。在尚未使用的IP地址范圍內選擇IP地址，如10.255.4.50。

　　打開一個Web瀏覽器窗口。在地址欄中輸入10.255.4.50，即交換機IP地址，然后按Enter鍵。系統將顯示登錄界面。

　　2.s5700vlan劃分和設置。

　　console登陸交換機，按enter鍵輸入密碼：123456789。

　　設置端口的接入方式和所屬的vlan

　　system-view

　　interface GigabitEthernet 0/0/1

　　port link-type access

　　quit

　　interface GigabitEthernet 0/0/2

　　port link-type access

　　port default vlan 2

　　quit

　　interface GigabitEthernet 0/0/3

　　port link-type access

　　port default vlan 3

　　quit

　　interface GigabitEthernet 0/0/4

　　port link-type access

　　port default vlan 4

　　quit

　　interface GigabitEthernet 0/0/5

　　port link-type access

　　port default vlan 5

　　quit

　　interface GigabitEthernet 0/0/6

　　port link-type access

　　port default vlan 6

　　quit

　　interface GigabitEthernet 0/0/7

　　port link-type access

　　port default vlan 7

　　quit

　　interface GigabitEthernet 0/0/8

　　port link-type access

　　port default vlan 8

　　quit

　　interface GigabitEthernet 0/0/9

　　port link-type access

　　port default vlan 9

　　quit

　　interface GigabitEthernet 0/0/10

　　port link-type access

　　port default vlan 10

　　quit

　　interface GigabitEthernet 0/0/11

　　port link-type access

　　port default vlan 11

　　quit

　　interface GigabitEthernet 0/0/12

　　port link-type access

　　port default vlan 12

　　quit

　　interface GigabitEthernet 0/0/13

　　port link-type access

　　port default vlan 13

　　quit

　　interface GigabitEthernet 0/0/14

　　port link-type access

　　port default vlan 14

　　quit

　　interface GigabitEthernet 0/0/15

　　port link-type access

　　port default vlan 15

　　quit

　　interface GigabitEthernet 0/0/16

　　port link-type access

　　port default vlan 16

　　quit

　　interface GigabitEthernet 0/0/17

　　port link-type access

　　port default vlan 17

　　quit

　　interface GigabitEthernet 0/0/18

　　port link-type access

　　port default vlan 18

　　quit

　　interface GigabitEthernet 0/0/19

　　port link-type access

　　port default vlan 19

　　quit

　　interface GigabitEthernet 0/0/20

　　port link-type access

　　port default vlan 20

　　quit

　　interface GigabitEthernet 0/0/21

　　port link-type access

　　port default vlan 21

　　quit

　　interface GigabitEthernet 0/0/22

　　port link-type access

　　port default vlan 22

　　quit

　　interface GigabitEthernet 0/0/23

　　port link-type access

　　port default vlan 23

　　quit

　　interface GigabitEthernet 0/0/24

　　port link-type access

　　port default vlan 24

　　quit

　　quit

　　save

　　reboot

　　添加vlan和端口

　　system-view

　　vlan 2

　　port GigabitEthernet 0/0/2

　　vlan 3

　　port GigabitEthernet 0/0/3

　　vlan 4

　　port GigabitEthernet 0/0/4

　　vlan 5

　　port GigabitEthernet 0/0/5

　　vlan 6

　　port GigabitEthernet 0/0/6

　　vlan 7

　　port GigabitEthernet 0/0/7

　　vlan 8

　　port GigabitEthernet 0/0/8

　　vlan 9

　　port GigabitEthernet 0/0/9

　　vlan 10

　　port GigabitEthernet 0/0/10

　　vlan 11

　　port GigabitEthernet 0/0/11

　　vlan 12

　　port GigabitEthernet 0/0/12

　　vlan 13

　　port GigabitEthernet 0/0/13

　　vlan 14

　　port GigabitEthernet 0/0/14

　　vlan 15

　　port GigabitEthernet 0/0/15

　　vlan 16

　　port GigabitEthernet 0/0/16

　　vlan 17

　　port GigabitEthernet 0/0/17

　　vlan 18

　　port GigabitEthernet 0/0/18

　　vlan 19

　　port GigabitEthernet 0/0/19

　　vlan 20

　　port GigabitEthernet 0/0/20

　　vlan 21

　　port GigabitEthernet 0/0/21

　　vlan 22

　　port GigabitEthernet 0/0/22

　　vlan 23

　　port GigabitEthernet 0/0/23

　　vlan 24

　　port GigabitEthernet 0/0/24

　　quit

　　quit

　　save

　　啟用dhcp

　　system-view

　　dhcp enable

　　quit

　　save

　　配置vlanif接口ip

　　system-view

　　interface vlanif 1

　　ip address 10.255.40.30 24

　　quit

　　interface vlanif 2

　　ip address 10.255.2.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 3

　　ip address 10.255.3.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 4

　　ip address 10.255.5.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 5

　　ip address 10.255.6.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 6

　　ip address 10.255.7.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 7

　　ip address 10.255.8.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 8

　　ip address 10.255.9.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 9

　　ip address 10.255.10.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 10

　　ip address 10.255.11.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 11

　　ip address 10.255.12.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 12

　　ip address 10.255.13.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 13

　　ip address 10.255.14.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 14

　　ip address 10.255.15.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 15

　　ip address 10.255.16.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 16

　　ip address 10.255.17.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 17

　　ip address 10.255.18.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 18

　　ip address 10.255.19.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 19

　　ip address 10.255.20.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　interface vlanif 20

　　ip address 10.255.21.1 24

　　dhcp select interface

　　dhcp server dns-list 114.114.114.114

　　quit

　　quit

　　save

　　配置靜態路由到路由器

　　system-view

　　ip route-static 0.0.0.0 0.0.0.0 10.255.40.1

　　quit

　　save

　　3.路由器設置。

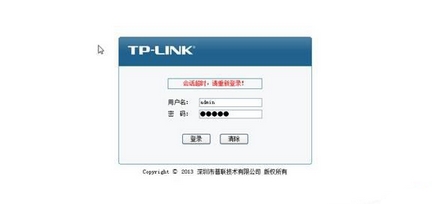

　　用默認ip192.168.1.1 用戶名admin密碼admin登陸路由器。

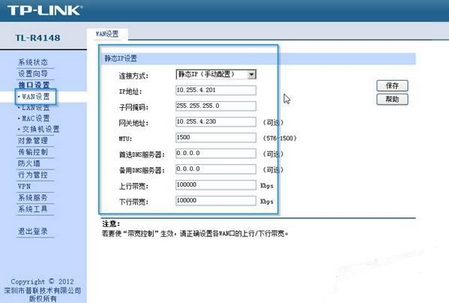

　　選擇接口設置--wan口設置，根據自己的情況選擇聯網方式。

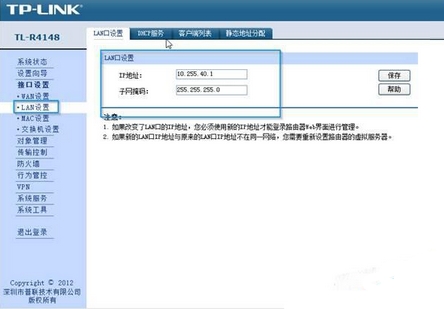

　　選擇接口設置--lan口設置，設置ip為10.255.40.1掩碼255.255.255.0 。

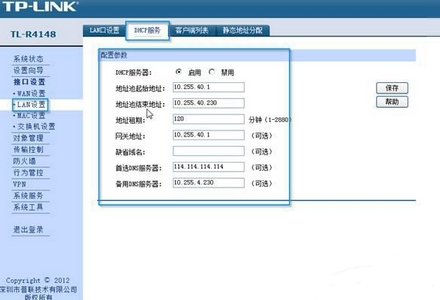

　　選擇接口設置--lan口設置--dhcp服務，啟用dhcp。

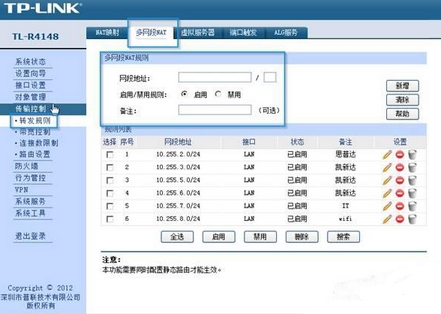

　　選擇傳輸控制--轉發規則--多網段NAT，網段地址設置各個vlan配置的ip。

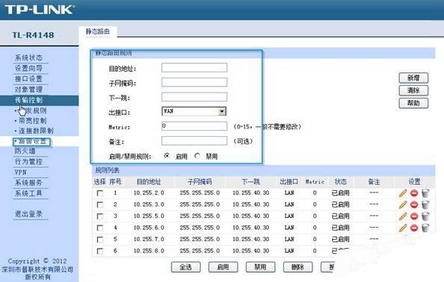

　　選擇傳輸控制--路由設置，新增路由到各個vlan口，下一跳地址為vlan1 ip。

　　這些設置完成后，各個vlan之間能平通，各vlan能平通vlan1，各vlan能ping通路由器，各vlan能ping通www.baidu.com 。 vlan劃分完成。
