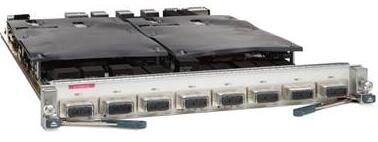

帶 XL 選項的 Cisco Nexus 7000 M1 系列 8 端口萬兆以太網模塊具備諸多功能，旨在為要求最高性能和全面功能集的環境提供靈活的部署和支持。此模塊配備可選的可擴展功能許可證，可以在增強的 XL 模式下運行，從而能夠使用完整的轉發表，尤其適用于互聯網對等連接環境等大規模部署。更大的 FIB 表可利用虛擬路由和轉發 (VRF) 以及虛擬設備環境 (VDC) 技術，支持在面向互聯網的部署中使用完整互聯網路由表的多個副本。此模塊能夠在非 XL 或 XL 模式下運行，因此具有能夠適應多種網絡環境的靈活性，無需更改或升級硬件模塊，同時還能降低總擁有成本 (TCO)。該 8 端口模塊支持各種光模塊，可在各種各樣的情況下進行部署(無論是通過單模光纖 [SMF] 進行長距離站點間部署還是通過多模光纖 [MMF] 為數據中心和園區環境進行中短距離部署)。該 8 端口模塊上的交換矩陣接口在每個方向上提供 80 Gbps 的帶寬。
以太網模塊,Cisco Nexus 7000 M1
產品規格
系統
產品兼容性● 受所有 Cisco Nexus 7000 系列機箱支持
● 支持 Fabric-1 或 Fabric-2 交換矩陣模塊
● 支持 SUP1，SUP2 或者 SUP2E 管理引擎模塊
軟件兼容性思科 NX-OS 軟件 5.0 版或更高版本(最低要求)
內存2 GB DRAM
前面板 LED● 狀態：綠色(工作)、紅色(故障)或橙色(模塊啟動)
● 鏈路：綠色(已啟用且已連接的端口)、橙色(已禁用的端口)、橙色閃爍(故障端口)、熄滅(已啟用且未連接的端口)，綠色和橙色一起閃爍且 ID LED 為藍色(標記以用于識別的端口;信標)
● ID：藍色(操作員已標記此卡以用于識別;信標)或熄滅(未標記模塊)
編程接口● 可擴展標記語言 (XML)
● 可編寫腳本的命令行接口 (CLI)
● 思科數據中心網絡管理器 (DCNM) GUI
網絡管理思科 DCNM 5.0
實體接口
連接使用 X2 光模塊的 8 個萬兆以太網端口
最大端口密度10 插槽機箱共有 64 個萬兆以太網端口，18 插槽機箱共有 128 個萬兆以太網端口
MAC 安全所有 8 個端口都有內置 IEEE 802.1AE MAC 安全功能以及使用 128 位密鑰的 AES 加密套件(需要軟件許可證來啟用)
每個端口的隊列數● 入口：8 個隊列和 2 個閾值 (RX: 8q2t)
● 出口：1 個嚴格優先級隊列，7 個差額加權輪詢 (DWRR) 隊列和 4 個閾值 (TX: 1p7q4t)
計劃程序DWRR 和整形輪詢 (SRR)
端口緩沖區● 入口：每端口 92 MB
● 出口：每端口 80 MB
對于橋接和路由數據包的巨型幀支持最高 9216 字節
轉發引擎：兩個 M1-XL
性能120 Mpps 第 2 層和第 3 層 IPv4 單播和 60 Mpps IPv6 單播
MAC 條目數128K
VLAN 數每個 VDC 16,384 個橋接域和 4096 個同步 VLAN
策略器數16,000
交換矩陣接口
交換機交換矩陣接口分布在最多五個交換矩陣模塊間，每個方向 80 Gbps(160 Gbps 全雙工)
OIR在線插拔
環境參數
物理尺寸● 占用 Cisco Nexus 7000 系列機箱的一個 I/O 模塊插槽
● 尺寸(高 x 寬 x 厚)：4.4 x 38.9 x 55.6 厘米(1.733 x 15.3 x 21.9 英寸)
● 重量：6.4 千克(14 磅)
功耗● 典型：520 W
● 最大：650W
環境條件● 工作溫度：32 至 104ºF(0 至 40ºC)
● 運行相對濕度：5% 至 90%，非冷凝
● 存儲溫度：-40 至 158ºF(-40 至 70ºC)
● 相對存儲濕度：5% 至 95%，非冷凝
合規性● FCC 第 15 部分 (CFR 47)(美國)A 類
● ICES-003(加拿大)A 類
● EN55022(歐洲)A 類
● CISPR22(國際)A 類
● AS/NZS CISPR22(澳大利亞和新西蘭)A 類
● VCCI(日本)A 類
● KN22(韓國)A 類
● CNS13438(臺灣地區)A 類
● CISPR24
● EN55024
● EN60601-1-2
● EN61000-3-2
● EN61000-3-3
● EN300 386
環境標準● NEBS 標準級別
● SR-3580 NEBS Level 3(GR-63-CORE 第 3 版和 GR-1089-CORE 第 4 版)
● Telecommunications Carrier Group (TCG) Checklist
● ATT TP76200 3 級
● ETSI 300 019-1-1，1.2 類存儲
● ETSI 300 019-1-2，2.3 類運輸
● ETSI 300 019-1-3，3.2 類靜態使用
安全性● UL/CSA/IEC/EN 60950-1
● AS/NZS 60950
● GB4943
