　　實驗室測試報告

　　SR120306

　　產品類別：無線接入點

　　被測試廠商

　　參與測試產品

　　Cisco AP 3600i

　　Cisco AP 3600e

　　Aruba AP-134

　　Aruba AP-135

　　2012 年 3 月

　　Miercom

　　www.miercom.comCopyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 2 頁

　　重要發現和結論

　　? 采用了 Cisco AP 3600i/e 后，平板電腦等純無線設備的電池使用量可提高 38%

　　? 在傳輸混合流量時，Cisco AP 3600i/e 支持的客戶端數目是 Aruba AP-134 和 AP-135 的

　　三倍

　　? 出色的空口介質傳輸效率(air time efficiency)，可支持真正的自帶設備(BYOD)部署

　　? 4x4 MIMO 支持到任意類型客戶端的波束成形，吞吐率平均提高 67%

　　? AP 3600i/e 支持遠距離高吞吐率，能夠抑制各種干擾Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 3 頁

　　思科邀請 Miercom 對其 AP 3600e 和 AP 3600i 接入點采用的 ClientLink 2.0 架構進行獨立檢驗，

　　重點關注其應用于企業自帶設備(BYOD)部署時的容量和功能。為進行對比，我們還測試了來

　　自 Aruba 的解決方案，即 Aruba AP-134 和 AP-135。在測試中，我們將思科和 Aruba 的競爭產

　　品分別稱為 AP 3600X 和 AP-13X。

　　隨著企業環境的不斷演進，消費者、客戶和員工無論去往何處，都隨身攜帶自己的個人設備，而

　　且就如同使用 IT 部門批準的設備一樣，使用這些個人設備。在 BYOD 現象出現之前，只有 IT 部

　　門提供的設備才能獲準接入網絡。而隨著個人產品迅速發展與改進，消費者發現，使用他們自己

　　的設備更為高效。然而，僅僅得到 IT 的批準是遠遠不夠的。因為 IT 批準只是支持基本功能，而

　　創建真正的 BYOD 企業環境，還需要一個容量和功能都更為出色的系統。

　　圖 1：Cisco AP 3600X 接入點

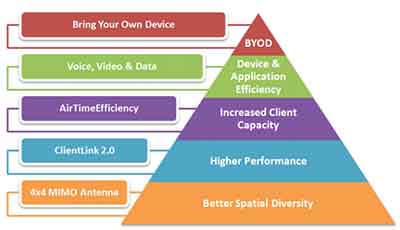

　　創建真正 BYOD 環境所用的組件

　　這一金字塔式圖形顯示了打造 BYOD 企業環境所需的基礎與支持。

　　為評定這些問題，Miercom 對無線使用案例中的各種流量和場景指標進行了評估。在所有測試

　　中，我們都使用了 802.11n 5GHz 頻率，以及一個非重疊 40MHz 寬信道，每次啟用一個接入

　　點。Cisco AP 3600X 在各種測試情況下，都展現出了卓越的能力、功能和整體效率。第 1 頁的圖Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 4 頁

　　1 顯示了用于創建 BYOD 環境的基礎設施設計。基于 4x4 MIMO 系統構建的 ClientLink 2.0 為所

　　有客戶端提供了真正的波束成形，使得您無論去往何處，都能處于 Wi-Fi“最佳覆蓋點”。此

　　外，空口介質傳輸效率采用了高級智能算法，以最大限度地利用整個 802.11n 5GHz 頻帶容量。

　　通過整合數據包和最大限度縮短無線傳輸時間，BYOD 環境能支持更多設備、更高吞吐率和容

　　量。

　　連接性

　　一般來說，在較新的筆記本電腦上，思科利用 4x4 MIMO 天線結構可支持三個空間流，并為波束

　　成形預留第四個天線。通過調整相位和振幅，第四個天線能找到客戶端，且無論客戶端移動到何

　　處，都能提供最佳信號強度。

　　為對此進行測試，Miercom 將客戶端測試設備移動到多個不同位置，逐漸加大距離，并測量吞吐

　　率。因為信號強度是通過本地算法得出的，可能會出錯，因此忽略它，而代之以吞吐率作為主要

　　衡量指標。圖 2 是吞吐率與傳輸距離對照表，顯示了 ClientLink 2.0 的優勢。Cisco AP 3600X 的

　　吞吐率平均高出 67%。

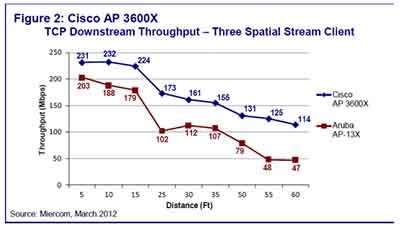

　　圖 2：Cisco AP 3600X TCP 下行吞吐率——三空間流客戶端

        Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 5 頁

　　Cisco AP 3600X 的吞吐率更高、更持續。隨著客戶端越來越遠，傳輸距離增加，信號降級，空間

　　流減少。思科的吞吐率平均高出 67%。

　　在圖 2 中，當空間流因為信號弱而被迫斷開，可看到吞吐率大幅下降。這兩家廠商的接入點基本

　　上是在相同傳輸距離處發生這種情況的。在 25 英尺處，我們看到客戶端從三個空間流減少到兩

　　個空間流。在 50 英尺處，Aruba 基礎設施上的客戶端從兩個空間流減少到一個空間流，而此時思

　　科仍維持了兩個空間流。這是對吞吐率產生最大影響的因素，而 Cisco AP 3600X 因為采用了

　　ClientLink 2.0 和高效率射頻(RF)，保持了較高的持續吞吐率。

　　除了采用大多數新型筆記本電腦中的三空間流客戶端進行測試外，Miercom 還采用 Motorola

　　XOOM 平板電腦進行了相同測試，如圖 3 所示。我們利用 Ixia IxChariot 軟件，直接在此平板電

　　腦上進行了吞吐率測試，以便獲得準確結果。為確保測試結果公平準確，測試過程中，該平板電

　　腦上的其它所有變量和應用都保持不變。我們記錄了使用另一放置方式(平板電腦旋轉 90 度)

　　對這兩種接入點進行測試時的 30 英尺性能數據，發現這兩種接入點的連接速度均有所改進。

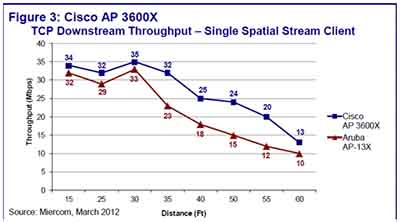

　　圖 3：Cisco AP 3600X TCP 下行吞吐率——單空間流客戶端

　　Aruba AP-13X 吞吐率隨距離增加而線性降低，而 Cisco AP 3600X 因為配備 ClientLink 2.0 和

　　4x4 MIMO 天線陣列，具有較高的持續吞吐率和流量傳輸能力。思科的吞吐率平均高出 33%。Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 6 頁

　　空口介質傳輸效率

　　所使用的 RF 頻譜的效率對于向網絡基礎設施添加計劃外新設備非常重要。鑒于所有設備必須通

　　過單一頻率進行通信，因此所有接入點對于所支持設備的數量有著非常嚴格的限制。正因為這種

　　限制，空口介質傳輸效率(AirTime Efficiency)舉足輕重，它對于接入點能夠支持的設備數量以

　　及每個設備所獲的支持水平有著重要的影響。我們的測試包括對于多種設備類型，以及多種下行

　　數據的測試。我們分別采用了獨立流量和混合流量場景來收集測試結果，以更好地了解靈活的企

　　業部署能夠達到怎樣的支持水平和規模。

　　我們的第一個使用案例是在一個學院環境中，將講座從 iPad2 傳輸到 Apple TV 上，學生們則同

　　時嘗試將其 iPad2 與同一接入點相連，以便接入網絡。通過圖 4 可以看出，Cisco AP 3600X 支

　　持的客戶端數目是 Aruba AP-134 和 AP-135 的四倍多。

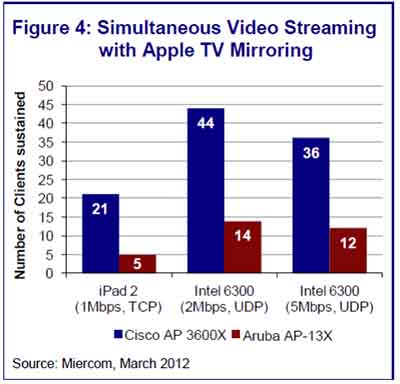

　　圖 4：使用 Apple TV 鏡像傳輸同步視頻流

        Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 7 頁

　　Aruba AP-134 和 AP-135 只能支持 5 部 iPad2。Cisco AP 3600X 則能支持 21 部 iPad2。如果僅

　　傳輸 2Mbps 流量，思科接入點能支持 44 個客戶端;如僅傳輸 5Mbps 流量，則能支持 36 個客戶

　　端。

　　當與 Aruba AP-13X 相連的 iPad2 客戶端數目增加到 6 個時，其中一個設備初始化和準備緩沖的

　　時間達到了 5-60 秒;當添加第 7 個設備時，Apple TV 斷開了連接。而當 21 部 iPad 與 Cisco AP

　　3600X 相連時，Apple TV 仍能實時鏡像顯示內容。所有傳輸到 iPad 的測試流均為與網絡相連的

　　服務器提供的 1Mbps 下行視頻流。在流傳輸時，我們還對能夠支持三個空間流的更高容量無線網

　　卡進行了測試。這些測試分別采用 2Mbps 和 5Mbps UDP 流。鑒于使用 Wi-Fi 的筆記本電腦現已

　　普及，上述情況模擬了常見環境。思科在 2Mbps 和 5Mbps 流量傳輸測試中體現了巨大優勢，分

　　別支持 44 和 36 個設備，而 Aruba 僅支持 14 和 12 個設備。

　　我們對流量清晰度進行了單獨評估。在 5 分制中，如果得分為 4.5 或更高，則被認為饋送質量出

　　色。綜合多個因素后，低于 4 分則表示有明顯的可視偽影、跳幀或失步錯誤;低于 3 分則有嚴重

　　的流傳輸問題，低于 2 分即無法觀看。得分為 1 分意味著流傳輸完全錯誤，無法傳輸任何信息。

　　所有測試的流傳輸得分被控制在 4.9 以上，如果某項獨立測試的得分較低，則會減少客戶端數

　　目，之后再次進行評估。Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 8 頁

　　我們在配備 Intel 6300、5300 和 4965 無線網卡的不同設備以及 iPad2 和 MacBook Pros 上，傳

　　輸 1Mbps、2Mbps 和 5Mbps 流量。我們不斷改變所有設備的數量，在得分保持在最低 4.9 以上

　　且沒有斷連或空間流沒有減少的情況下，確定能夠支持的混合設備最大數目。本測試的結果以及

　　有關其它情況測試和相關得分的細分如圖 6 所示。

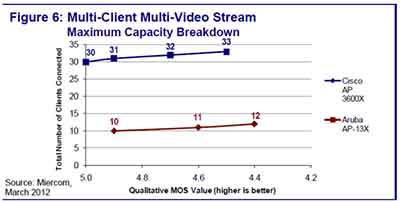

　　圖 6：多客戶端多視頻流最大傳輸容量細分

　　在單向部分因素實驗設計中，我們發現 Cisco AP 3600X 比 Aruba AP-13X 接入點更為強大，在

　　保證評分不低于 4.9 的情況下，共能支持 31 個傳輸 5Mbps、2Mbps、1Mbps 流量的客戶端，而

　　Aruba AP-13X 僅能支持 10 個客戶端。客戶端數目進行了上下調整，以確保這兩種接入點達到最

　　佳狀態。

　　節約電池電量

　　通過運行更為高效的接入點，任何設備都能夠縮短下載文件所需的時間，減輕壓力。我們對流量

　　的分析主要是為了充分了解情況，實際上，主要衡量指標是 FTP 下載所用時間和完成此任務所需

　　的電池電量。我們在與接入點相距 40 英尺的地方，使用平板電腦通過 FTP 下載一個 11GB 文

　　件。在測試這兩種接入點時，平板電腦都在電池剩余 75%電量時開始下載，其它所有變量相同。

　　為確保平板電腦不會進入睡眠周期，在測試期間，平板電腦的屏幕始終保持激活狀態，亮度設為

　　70%。Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 9 頁

　　Aruba AP-13X 傳輸此文件用了 70 分鐘，Cisco AP 3600X 則用了 56 分鐘。此外，圖 5 顯示了兩

　　者的電池耗電量差距。這相當于使用 iPad2 瀏覽大約 52 分鐘網頁的電量。就功耗而言，使用這

　　兩種接入點，會帶來每次充電節約或損失 52 分鐘日常使用時間的不同結果。

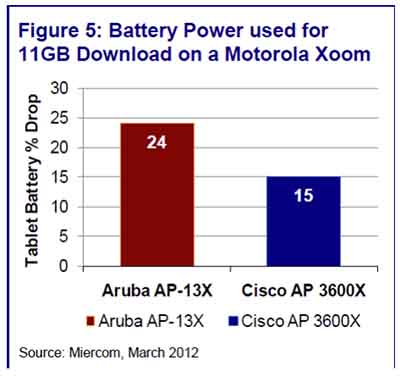

　　圖 5：在 Motorola Xoom 上下載 11GB 流量所用的電池電量

　　與 Aruba AP-13X 相比，Cisco AP 3600X 在少用 37.5%電池電量的情況下，提供了更高的生產率

　　和更長的日常使用時間。AP 3600X 和 AP-13X 的用電量差距為 2.16 瓦特小時，這相當于瀏覽 54

　　分鐘網頁、播放超過 7 小時音樂或待機 30 多個小時的電量。

　　結論

　　Cisco AP 3600X 的所有測試指標都表現優異，顯示了其卓越品質。因為使用了 ClientLink 2.0 和

　　4x4 MIMO 天線結構，波束成形大幅提高了信號強度與傳輸距離比，從而極大程度地提高了吞吐

　　率。Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 10 頁

　　AP 3600X 在傳輸 1、2 和 5Mbps 流量時，總吞吐率平均高出 245%，傳輸混合流量時，總吞吐

　　率高出 210%，因為配備了全新的空口介質傳輸高效系統，所以具有極高的信號傳輸效率。

　　總之，AP 3600X 及其出色能力給我們留下了深刻印象，它不僅能夠為 BYOD 工作環境錦上添

　　花，更能夠打造一個真正的 BYOD 工作環境。

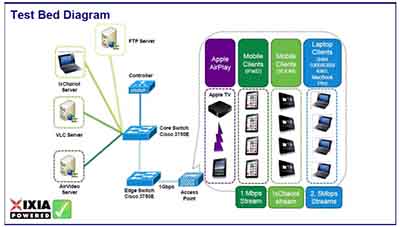

　　測試方法

　　在每個接入點激活的情況下，網絡架構對于無線傳輸沒有干擾。Aruba AP-134/135 運行固件

　　6.1.3.0，由 Aruba 6000 控制器進行管理。Cisco AP 3600i/e 運行固件 7.2.103.0，由 Cisco 5508

　　控制器進行管理。所有 iPad2 和 Motorola XOOM 都運行當前最新固件(iPad2 運行 iOS 5.0.1，

　　XOOM 運行 4.0.3 ICS)。

　　在執行無線單空間流 802.11n 吞吐率測試時，使用在有線聯網的筆記本電腦上運行的 Ixia

　　IxChariot 服務器(版本 7.10)，向 Motorola XOOM 發送流量。在測試吞吐率和信號強度與傳輸

　　距離比時，我們設計了一個可控環境，采用特定的傳輸距離，并使用控制器模擬現實信號干擾。Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 11 頁

　　在 iPad2 客戶端測試中，所有設備都放置在所測試設備的視線范圍內，從而避免了干擾造成任何

　　影響。測試中的所有頻率都受到嚴密監控，確保干擾不會影響測試結果。

　　進行多客戶端和多數據流測試時，所有客戶端直接面對接入點。這樣，設備的無線天線配置就不

　　會影響測試。

　　每個廠商的控制器都采用相同配置，以保證測試的公平性。測試環境在每個廠商的接入點進行測

　　試期間保持不變。

　　Miercom 認可 Ixia(www.ixiacom.com)公司的 IxChariot 是一款領先測試工具，能夠模擬真實應

　　用，預測設備和系統在實際負載條件下的性能。IxChariot 產品系列包括 IxChariot Console、

　　Performance Endpoints 和 IxProfile，通過在多種網絡終端上測試數百種協議，提供網絡性能評估

　　和設備測試。IxChariot 能夠準確評估有線和無線網絡中運行的任何應用的性能特征。

　　對于希望采用相應的測試和測量設備重復測試的客戶，可以重復本報告中的測試。Miercom 建議

　　客戶先對自己的需求進行分析，并專門針對預期的產品部署環境進行測試后，再作出產品選擇。

　　如果當前或潛在客戶希望重復上述測試結果，可聯系 reviews@miercom.com，以獲得 Miercom

　　專業服務人員的幫助，來完成這些測試。

　　Miercom Performance Verified 認證

　　根據對具備 ClientLink 2.0 功能的 Cisco AP 3600i/e 接入點的實驗室測試，Miercom 確認該產品

　　性能出眾，能夠為 802.11a/n 客戶端提供極高的吞吐率和擴展的覆蓋范圍。

　　實際測試證實，思科的 ClientLink 2.0 功能可以大幅優化當前混合無線環境中最終用戶的體驗。

　　4x4 MIMO 天線結構可進一步強化無線環境，無論客戶端位于傳輸范圍內的任何地方，都能為其

　　提供真正的波束成形，從而令客戶安枕無憂。

　　采用 ClientLink 2.0 的 Cisco AP 3600i/e 接入點獲得了 Miercom Performance Verified 認證。Copyright © 2012 Miercom 思科 AP 3600i/e 無線接入點 第 12 頁
